性能參數
1、標準：符合 USBV1.1、1.0、2.0標準EIA RS-232標準
2、USB信號：VCC、DATA-、DATA+、GND、FG
3、RS-232信號：DCD RXD TXD DTR GND DSR RTS CTS RI
4、工作方式：異步工作、點對點工作
5、方向控制：采用數據流向自動控制技術,自動判別和控制數據傳輸方向
6、波特率：300-460800bps,自動偵測串口信號速率
7、負載能力： 支持點到點通信方式
8、傳輸距離：RS-232端5米、USB口不超過5米
9、接口保護：浪涌保護、±15KV靜電保護

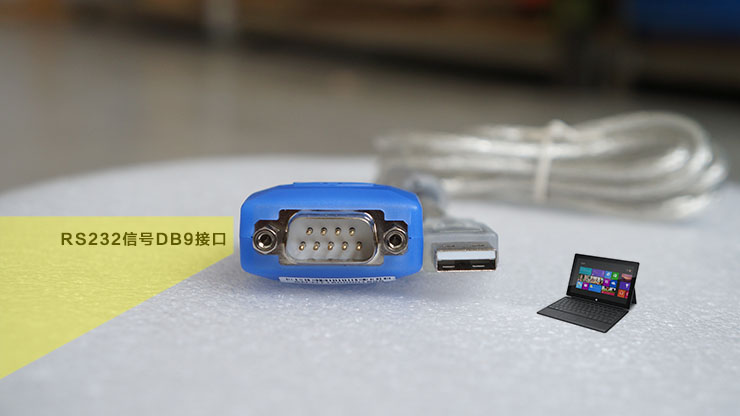

10、接口形式：USB端A類接口公頭,DB9公頭的連接器連接
11、信號指示：2個信號指示燈發送（TXD）接收（RXD）1個電源指示燈（POWER)
12、傳輸介質：雙絞線或屏蔽線
13、外形尺寸：1500mmX36mmX16mm（長X寬X高）
14、使用環境：-25℃到 70℃，相對濕度為5%到95%
15、支持Windows95/98/2000/2003/XP/Vista/WIN7/CE/Linux
連接器和信號

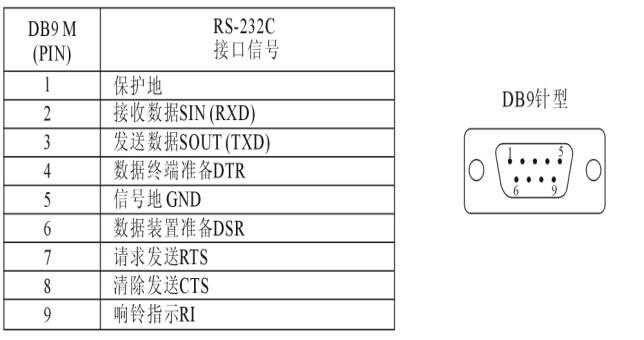

1、RS-232C 引腳分配

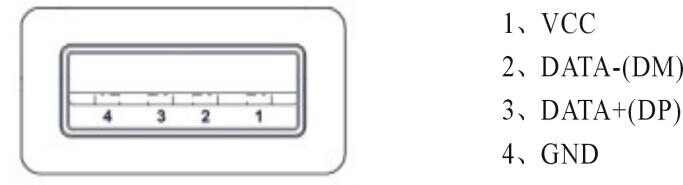

2、USB-A 類：USB 信號輸入及引腳分配圖
故障及排除
1、 數據通信失敗
A、檢查 USB接口線是否正確
B、檢查 2RS232輸出接口線是否正確
C、檢查供電是否正常
D、檢查接線端子是否連良好
E、觀查接收指示燈時是否會閃爍
F、觀查發送指示燈時是否會閃爍
2、 數據丟失或錯誤
A、檢查數據通信設備兩端速率格式是否一致
 |
