看板功能簡述：

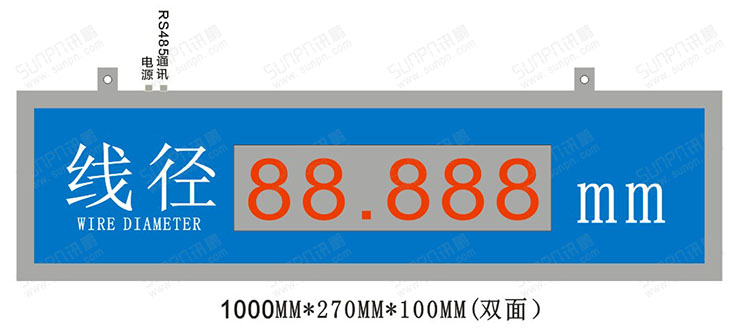

1.看板采用雙面同步顯示;

2.看板數據通過外接設備由RS485通訊下發;

附:

LED電子看板通訊協議

串口工作方式采用RS485。

串口設置：波特率2400，8位數據位，1位停止位，偶校驗，無握手信號。

LED屏定時（每100~300ms）接收數據，每幀9字節ASCII碼，每次接收完畢進行顯示刷新。

前1~6字節為顯示數據， 第7~8字節是校驗碼。

第9字節是結束ASCII碼0D（回車）。

舉例說明：

例如1：

發送給LED屏ASCII碼數據為：30 31 30 32 34 36 34 39 0D

則LED屏顯示010.246，百位如果為零百位不顯示，百位和十位同時為零百位和十位不顯示。

校驗計算：01+02+46=49

例如2：

發送給LED屏ASCII碼數據為：31 31 30 35 39 38 31 35 0D

則LED屏顯示110.598。

校驗計算：11+05+98=114，這樣將百位與個位相加，校驗碼取15。
