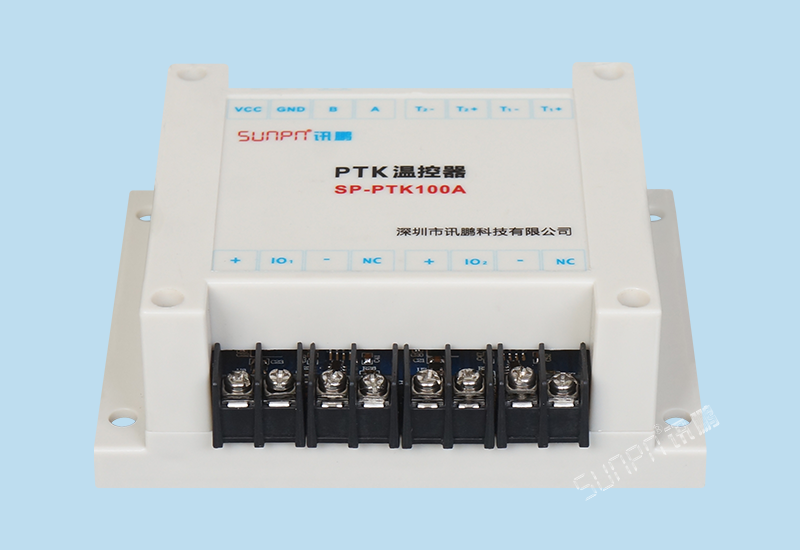

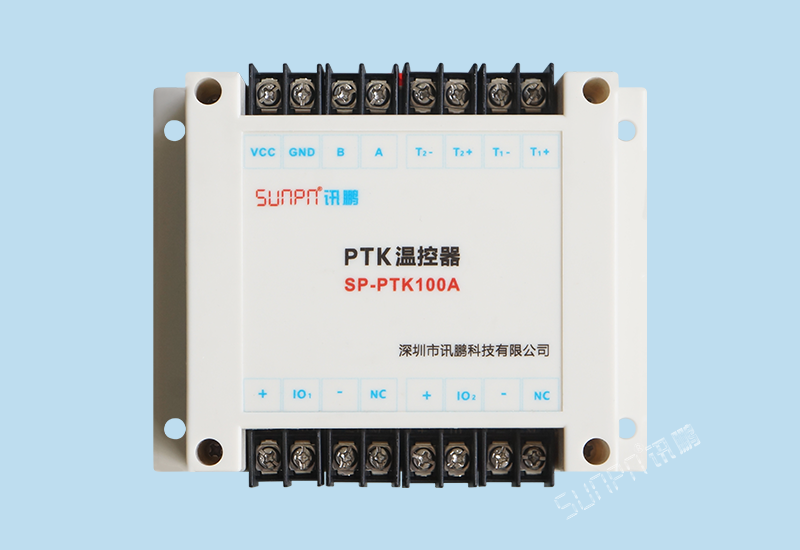

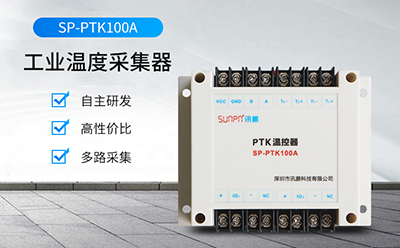

        訊鵬科技自主研發的工業溫控器，SP-PTK100A適用于工控及民用領域溫濕度采集，集工業常用PT100傳感器、K型熱電偶和正常室內外溫濕度測量采集于一體。工業測溫范圍達到0℃-1200℃（根據具體傳感器而定），數據可由RS485有線傳輸和RF4432近距離無線傳輸。同時支持標準MODBUS-RTU通訊協議。

         濕度是與我們生產、生活息息相關的重要參數。近年來，我國工業現代化的進程和電子信息產業連續的高速增長，帶動了傳感器市場的快速上升。溫濕度傳感器作為工業過程中最常見的傳感器，在現在市場上有著大量的需求，其各領域的要求不一樣對于溫控器的功能也是不一樣的。

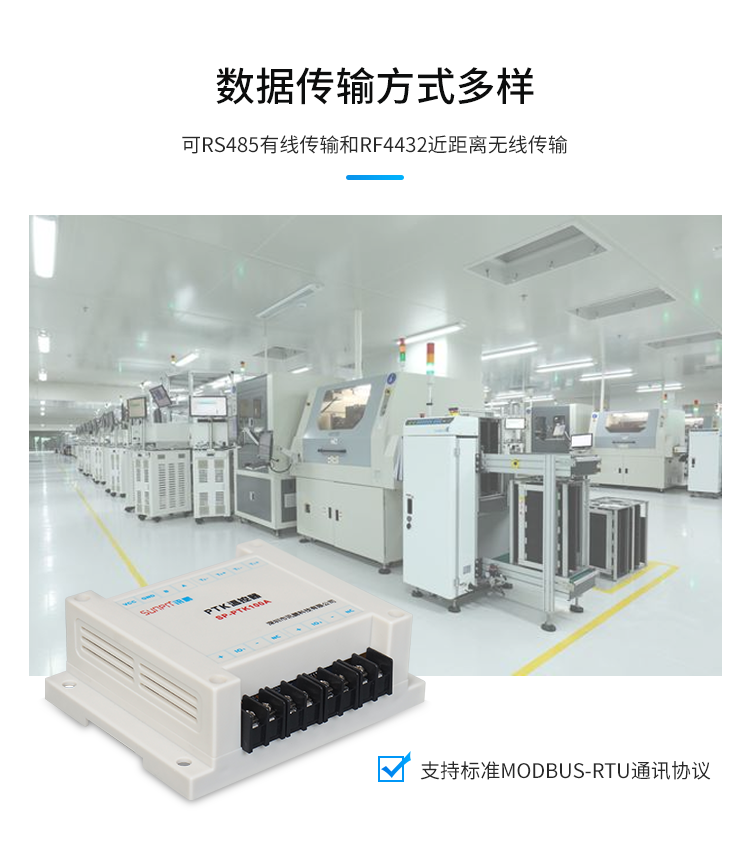

         隨著現代科學技術的迅速發展和普及，數據采集系統的應用越來越廣泛，當然數據的傳輸方式也是我們在選擇產品中比較看重的功能。在工業生產過程中，多樣的數據傳方式可給我們的生產生活帶來更多的便利，訊鵬工業溫控器可支持RS485有線傳輸和RF4432近距離無線傳輸，讓整體數據獲取更加便捷。

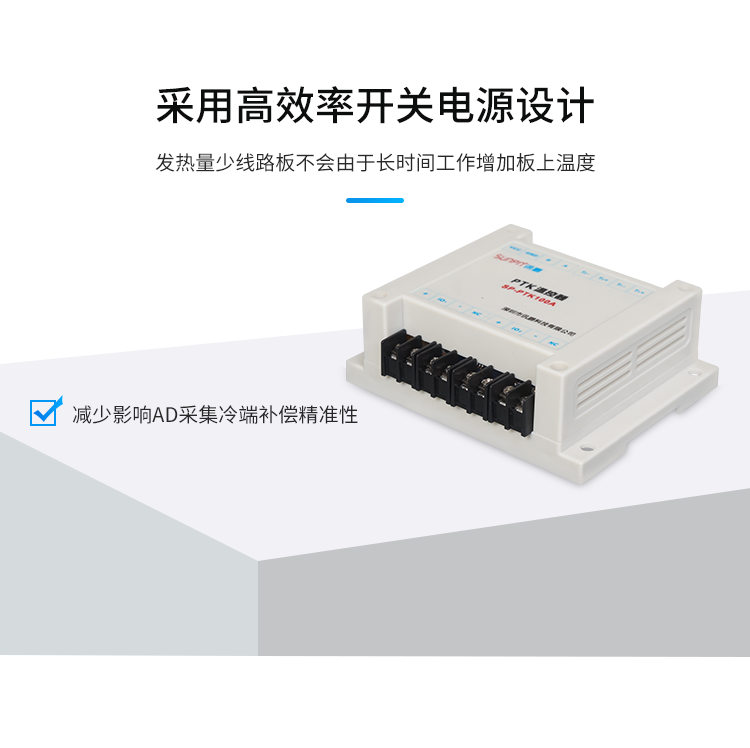

         訊鵬工業溫控器采用高效率開關電源設計滿足計算機的供電需求并在不同負載狀況下達到一定的供電效率指標,同時電源系體積小穩定性高。減少影響AD采集冷端補償精準性，更好的適應市場的需求。

         訊鵬工業溫控器設計了一種快速響應、高精度、輸出電壓可調的參考電壓緩沖器.該緩沖器通過采用推挽輸出和復制電路結構,在進一步提高輸出參考電壓的電源抑制比的同時,減小了輸出阻抗.廣泛應用于工控行業的溫濕度采集。

         訊鵬工業溫控器集合了K型熱電偶溫度傳感器可以直接測量各種生產中從0℃到1300℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。同時具備pt100溫度傳感器可將溫度變量轉換為可傳送的標準化輸出信號的儀表等等您所需的信號，我們訊鵬工業溫控器都可輕松搞定。

工業溫控器-電源設計

工業溫控器-高精度轉換

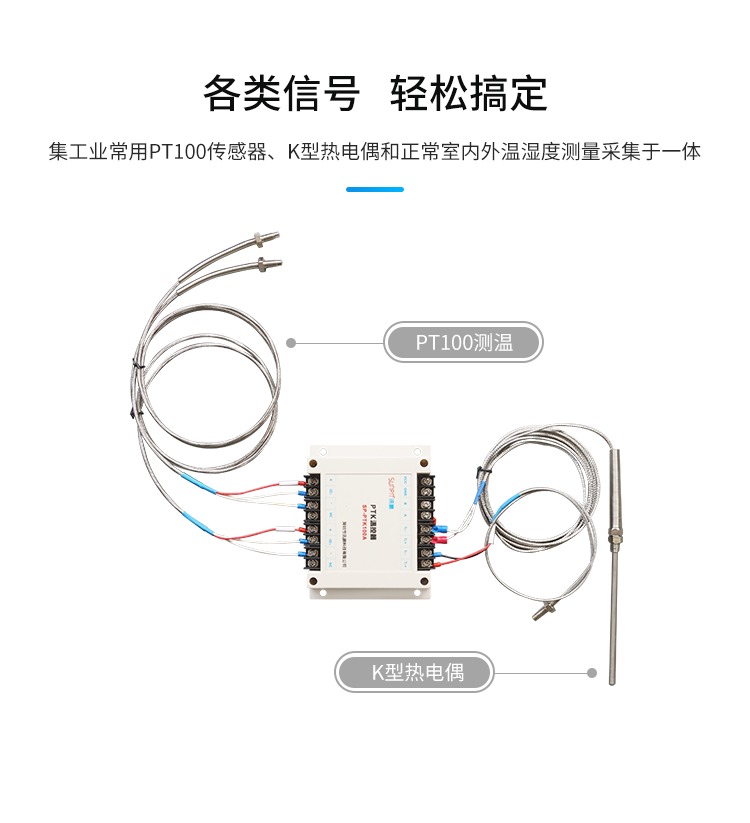

工業溫控器-信號說明

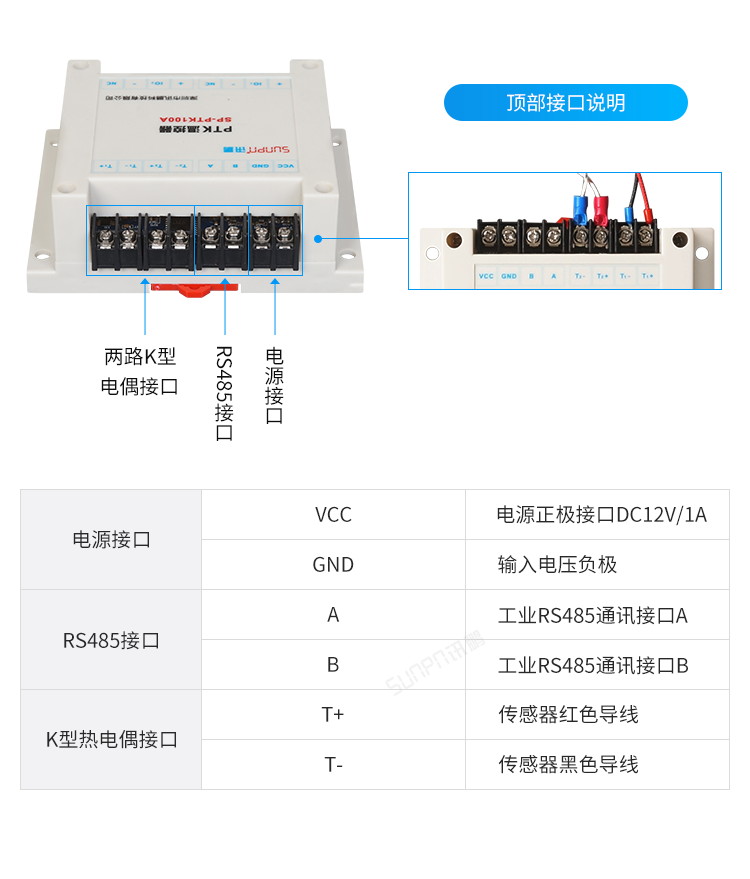

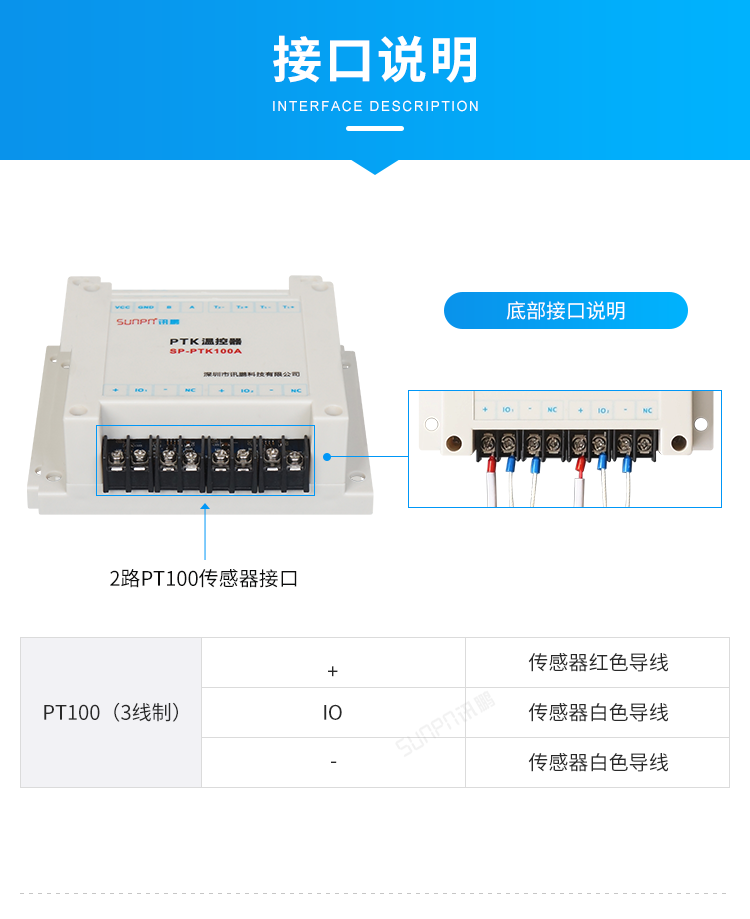

工業溫控器-接口說明

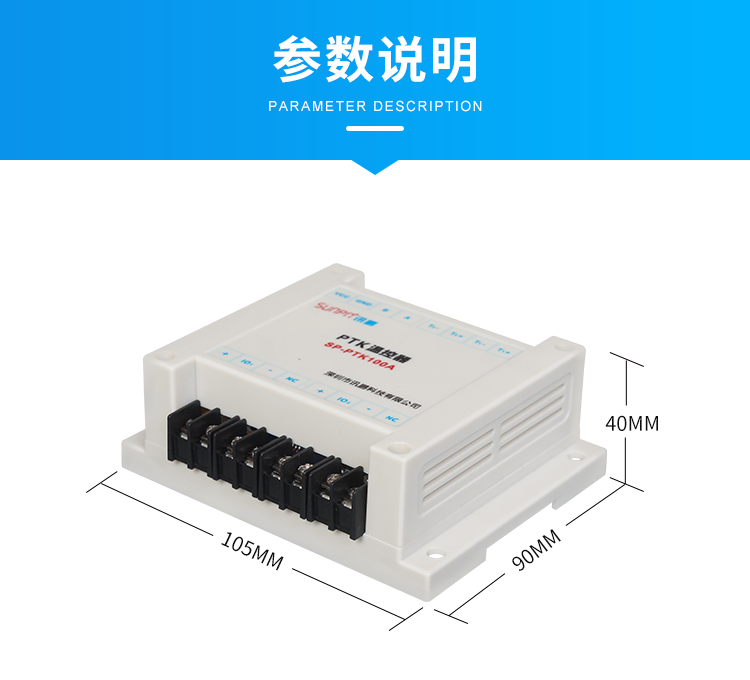

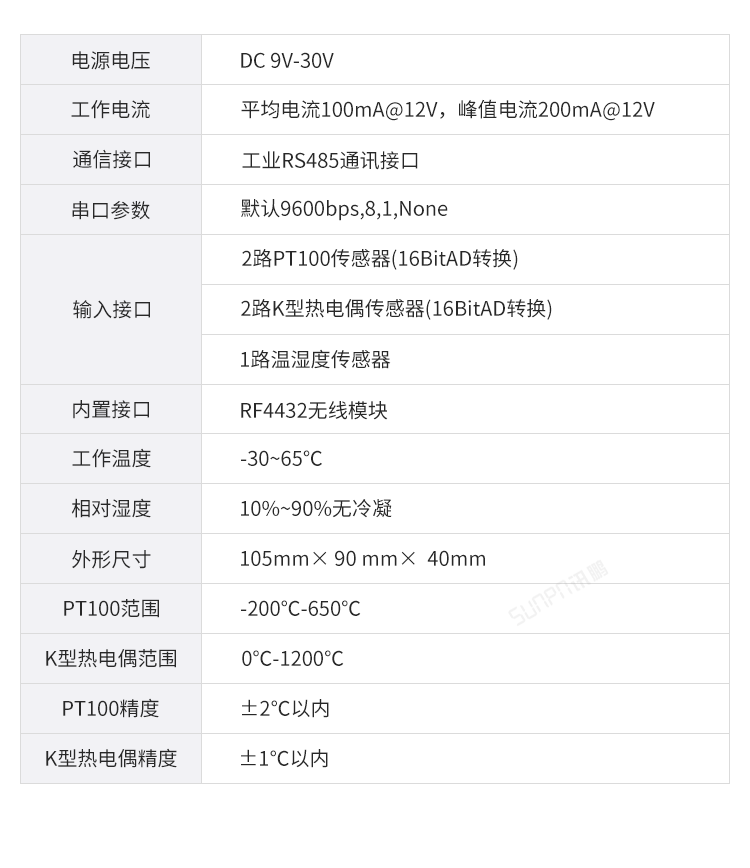

工業溫控器-參數說明

一、訊鵬工業溫控器-接線說明

1、K型熱電偶接線：T+接熱電偶紅線端、T-接熱電偶黑線端。

2、PT100接線： 兩線傳感器

                            +接紅線端、IO和-短接接白線端、NC空。

                             三線傳感器

                             +接紅線端、IO接白線端、-接白線端、NC空

 二、訊鵬工業溫控器-測試說明

1、按接線要求接上k型熱電偶、PT100探頭、SHT1X溫濕度傳感器、DS18B20傳感器；接上12V電源，接上RS485-RS232轉換器線A接T/R+, B接T/R-。

2、設置本機地址。使用訊鵬協議發送設置地址指令：3A FF FF FF FF FF 61 00 05 01 00 02 00 01 9F

3、讀SHT1X溫濕度及DS18B20溫度指令:3A 00 01 00 02 01 48 00 01 03 8A

4、讀2路PT100溫度指令：3A 00 01 00 02 01 49 00 01 07 8F

5、讀2路K型熱電偶溫度指令：3A 00 01 00 02 01 49 00 01 08 90

6、測試MODBUS協議。讀取寄存器值0000H-000AH

7、測試無線模塊：接上小功率無線模塊，拔下RS485轉換器（不焊接MAX1487）。重復3步驟正確返回即可。

 三、訊鵬工業溫控器-注意事項：

1、上電30秒內可修改本機地址，超過30秒需要重新上電可修改本機地址；

2、上電自動打印產品信息及校準參數，串口設置為ASCII接收模式。

3、可通過串口命令進入測試程序，自動打印各采集參數。

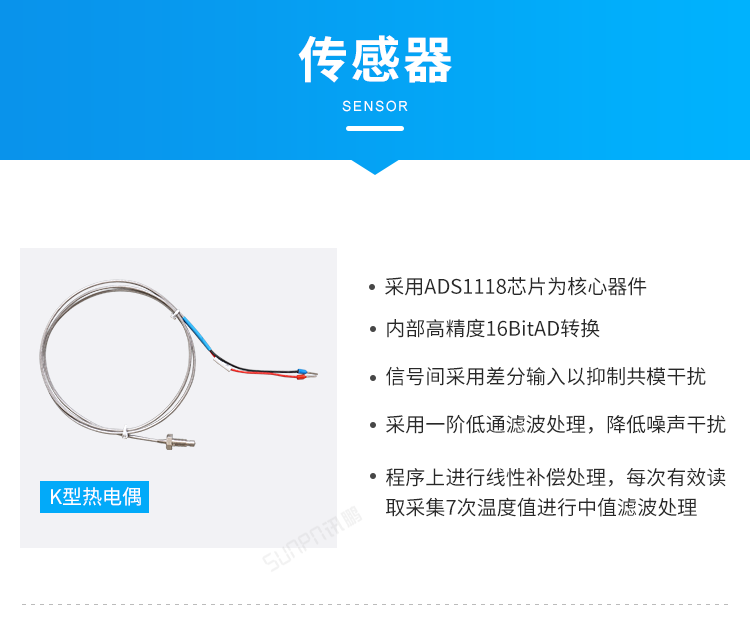

工業溫控器-K型熱電偶

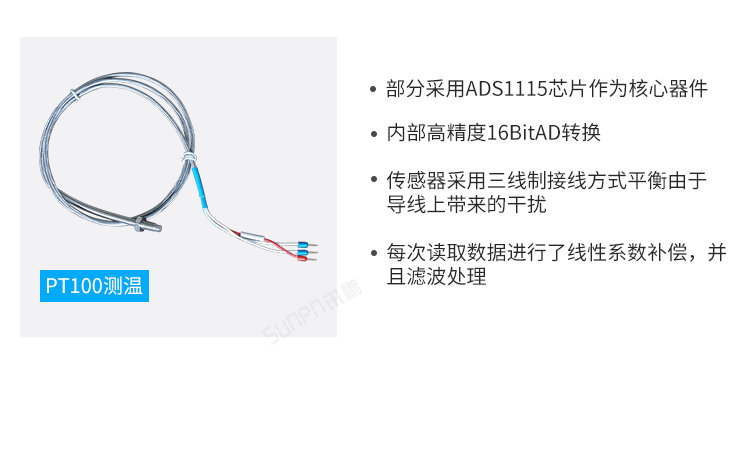

工業溫控器-PT100

四、訊鵬工業溫控器-PT100校準方法：

 1、打開串口助手，將接收設置為ASCII接收狀態。

2、發送校準指令，進入校準模式。有提示“進入PT100校準模式！”

3、打開過程校驗儀調至PT100輸出模式校驗第一路PT100，紅表筆接絲印有電阻圖標處，黑筆接剩余兩個接線端子。接線接觸不良則有提示：“請檢測接線是否良好！”

4、輸出0℃，有提示：“通道1：0℃電阻：1000”

5、繼續輸出650℃，有提示：“通道1：650℃電阻：3300”

6、一路校準完成。有提示：“通道1校準斜率：0.06”“通道1校準截距：-2.4253”“通道1校準成功請校準通道2！”

7、切換至第二路，重復4-6步驟

8、兩路校準完畢，自動退出校準模式。有提示“兩通道校準完畢！”“通道數據保存成功！”

工業溫控器-系統架構

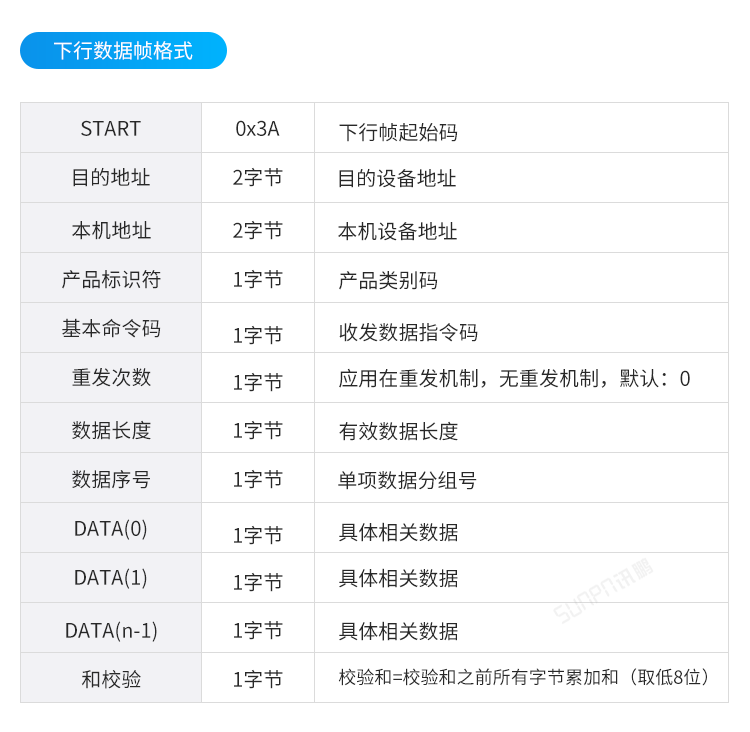

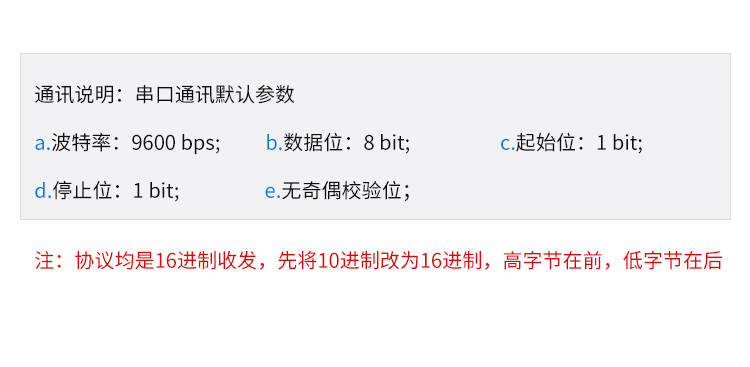

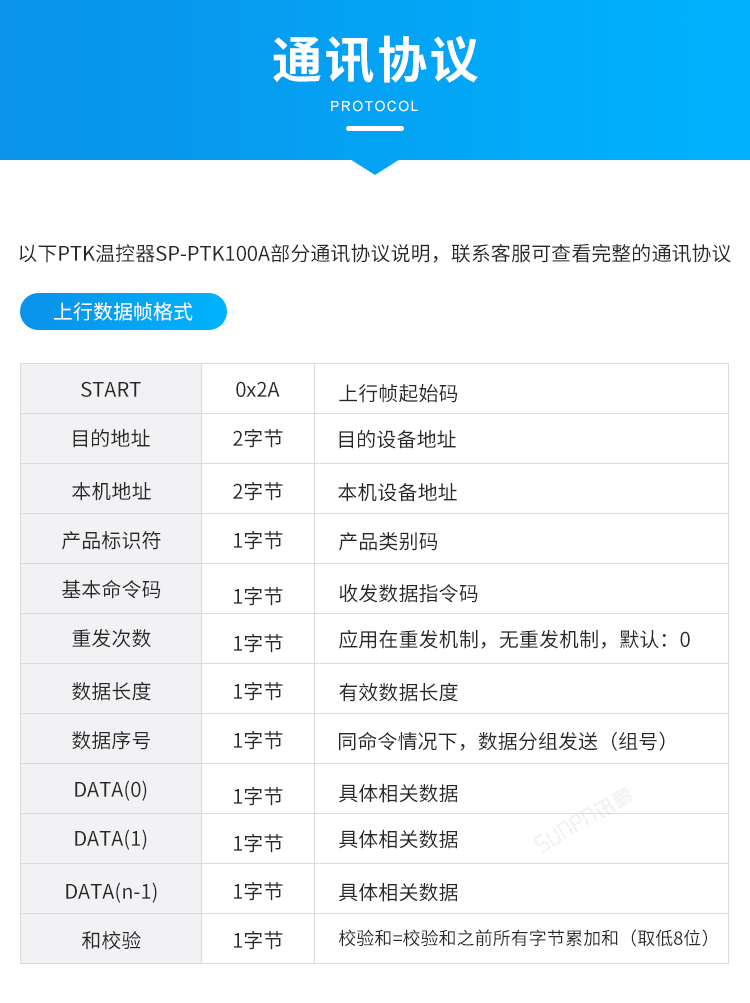

工業溫控器-通訊協議

工業溫控器-應用場景
