       在電工，電子領域，我們經常會遇到各種模擬量信號如電壓，電流，在大自然中更是有多種模擬量信號，如溫度，風速，壓力，濕度，酸堿度，那么如何定義模擬量信號呢？模擬量信號LED顯示屏在模擬電子技術中：是指用連續變化的物理量所表達的信息。

        那么生活中我們又如何衡量這些模擬量信號呢？如溫度多少？壓力多大？風速是多少？對于很多學習過模擬電子技術的同學，這個問題并不難理解。只需要A/D電路就可以實現信號的轉化。所以模擬量信號LED顯示屏也是很容易解決的。

一、模擬量信號LED顯示屏中模擬量信號介紹：

1、模擬量信號LED顯示屏也就是模擬信號轉換為數字信號需要經過采樣、保持、量化與編碼四個基本步驟。前兩步由采樣保持電路完成，后兩步由A/D轉換電路完成。

2、模擬量信號LED顯示屏采樣是對連續信號在時間上進行離散，即按照特定的時間間隔在原始的模擬信號上逐點采集瞬時值。采集到其瞬時值后要在原位置保持一段時間，這樣形成的鋸齒型波信號提供給后續信號量化。

        模擬量信號LED顯示屏對采集得到的離散信號進行量化是將特定幅度的信號轉化為模數轉換器的最小單位的整數倍，這個最小單位也被稱為模數轉換器的量化單位。每個采樣值代表一次采樣所獲得模擬信號的瞬時幅度。通常量化單位都是2的倍數，量化位數越多，量化誤差就越小，量化得到的結果就越好。

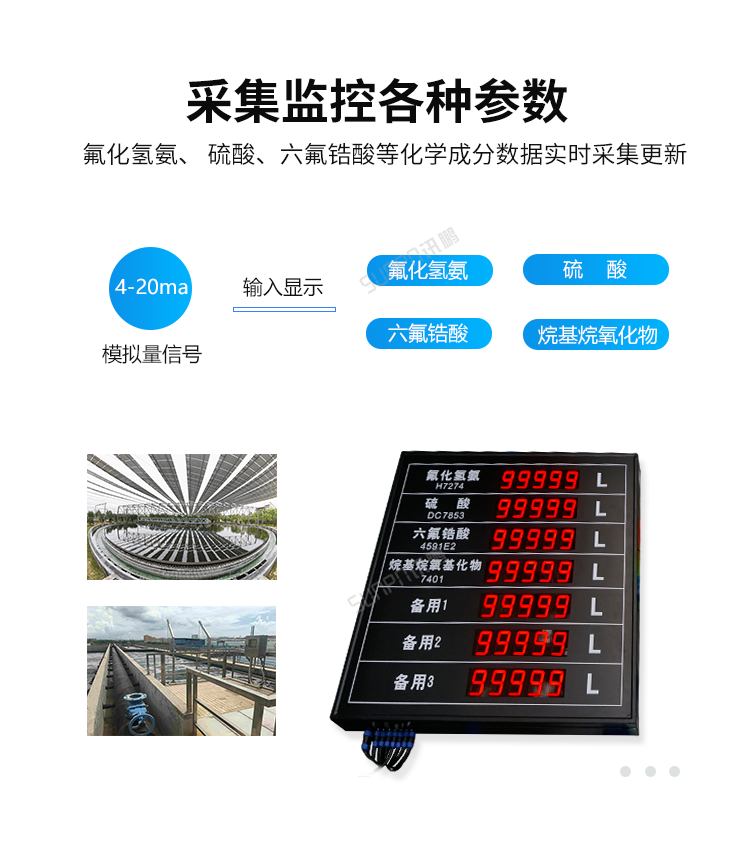

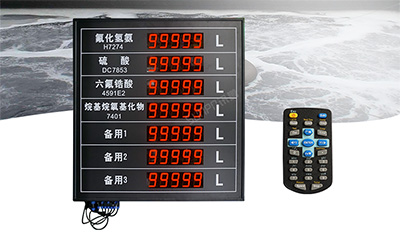

模擬量信號LED顯示屏-高精度采集

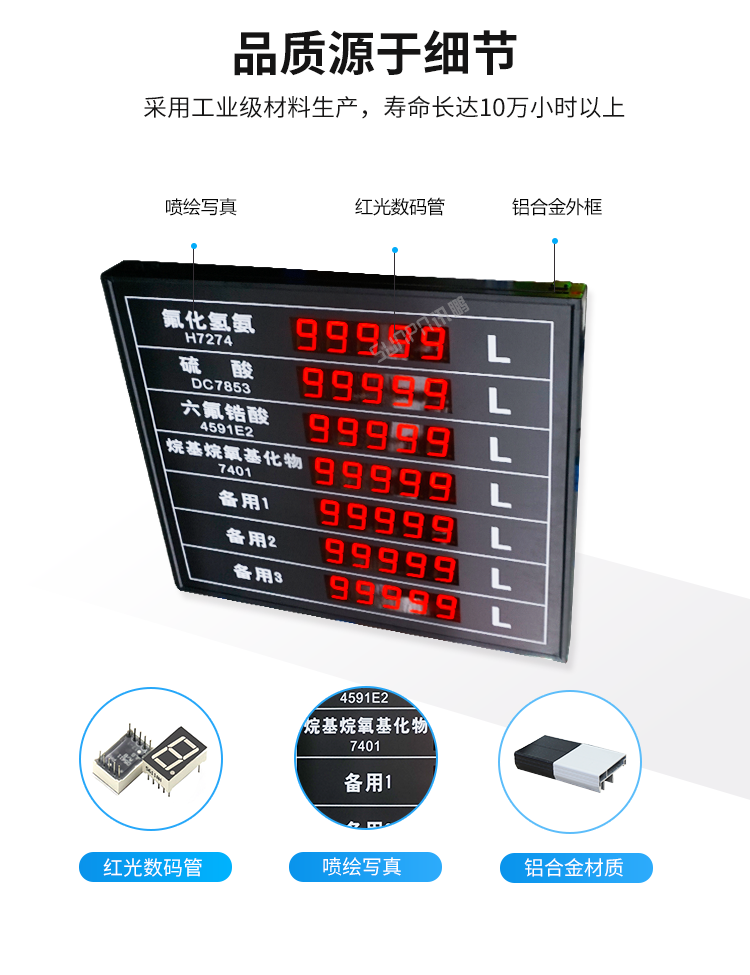

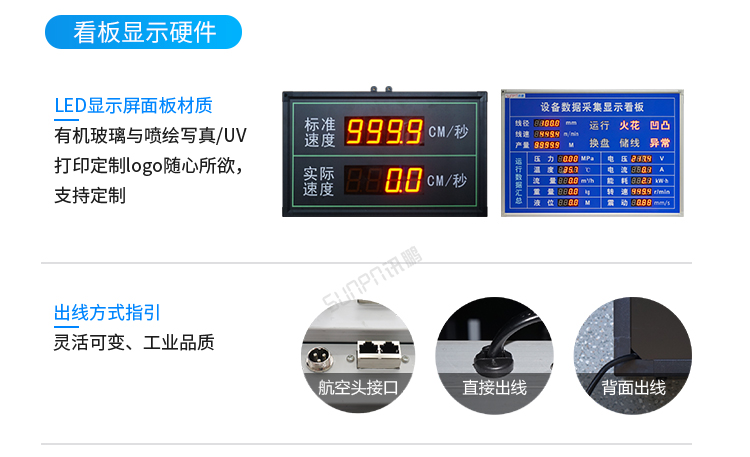

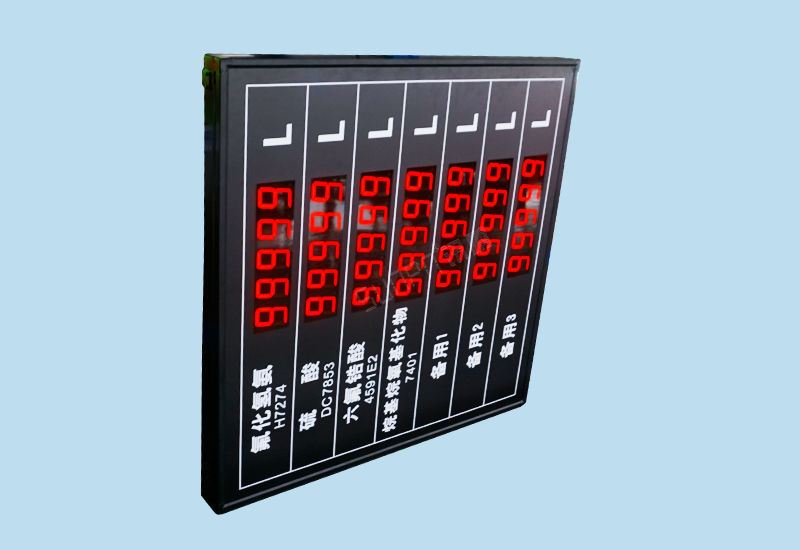

模擬量信號LED顯示屏-產品細節

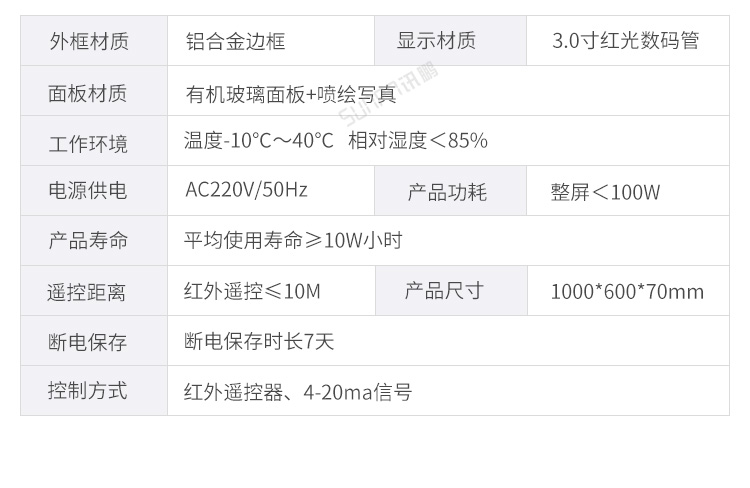

模擬量信號LED顯示屏-產品參數

二、模擬量信號LED顯示屏-功能說明

1、數據通過4-20MA電流信號實時采集更新。可設置補償。

2、量程范圍值可遙控器隨意設定上限和下限。

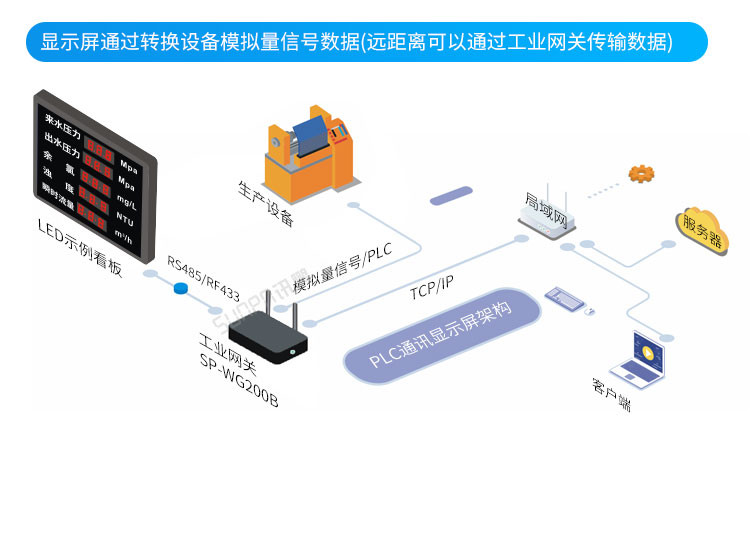

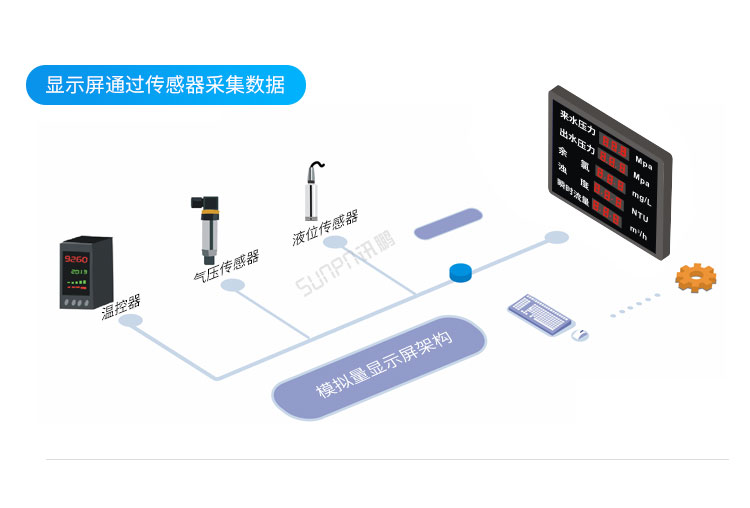

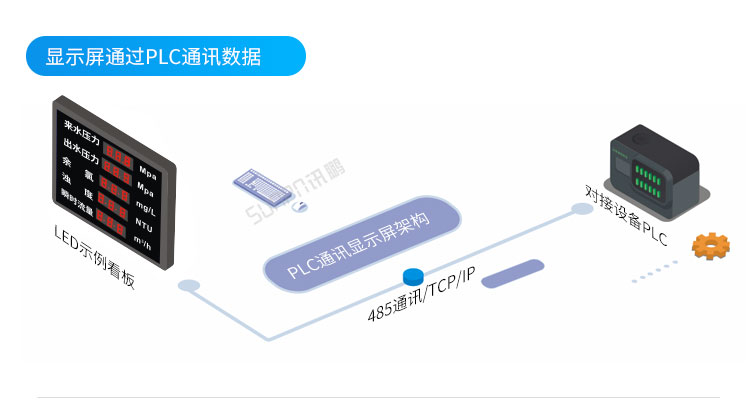

模擬量信號LED顯示屏-系統架構

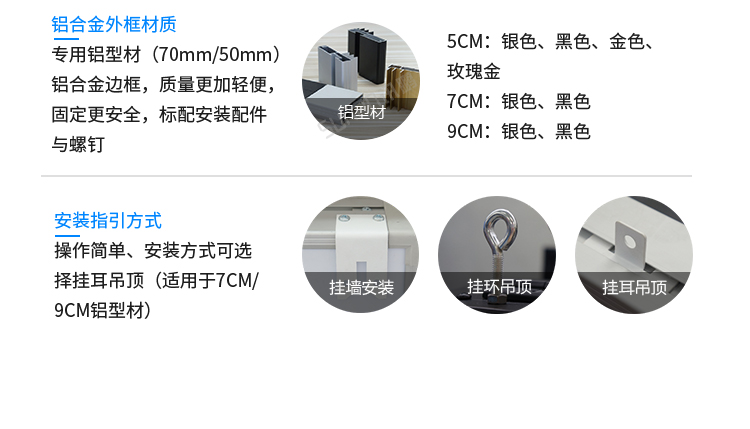

模擬量信號LED顯示屏-定制指導

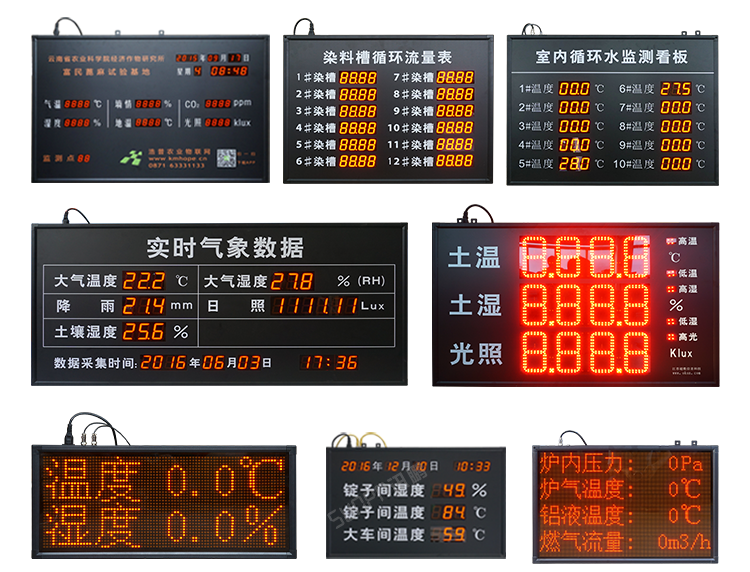

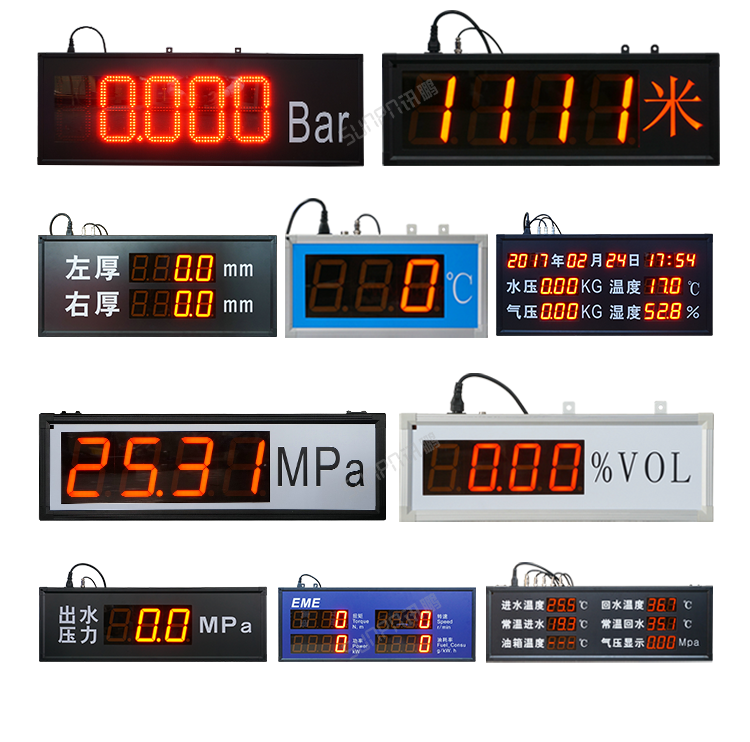

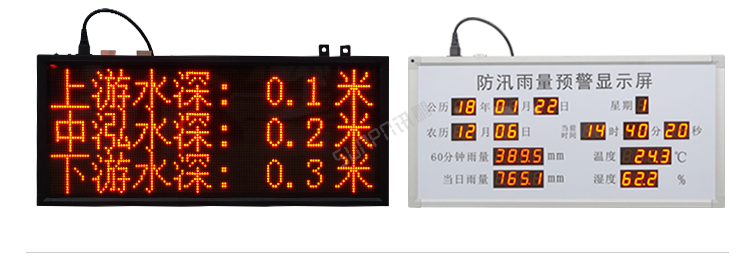

模擬量信號LED顯示屏-案例參考

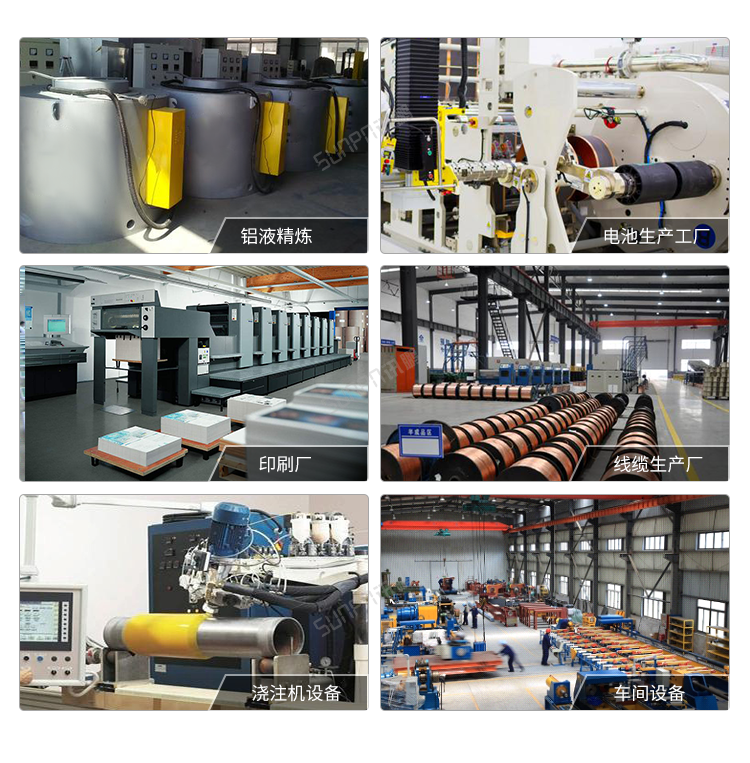

模擬量信號LED顯示屏-應用場景
