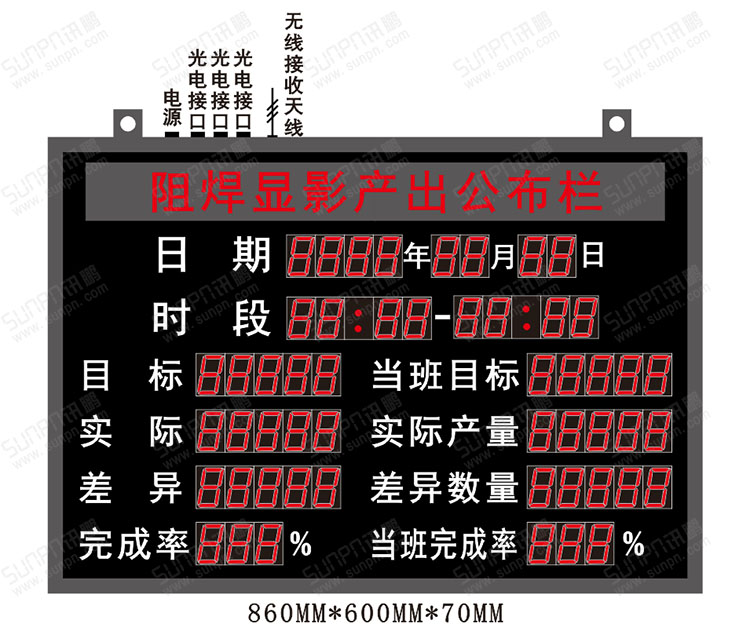

效果圖

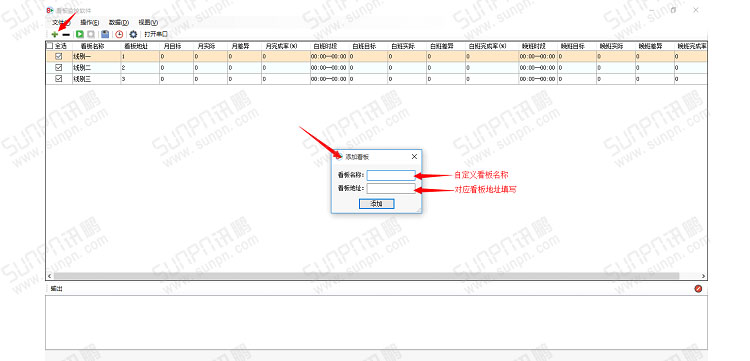

軟件界面圖
一、材質簡述：
1、外框材質：鋁合金看板專用鋁型材
2、面板材質：有機玻璃與噴繪寫真
3、顯示材質：1.8寸（56mm高*38mm寬）紅光數碼管，3.75室內單元板。
4、副件材質：紅外遙控器，無線RF（發送）
二、產品參數：
1、電源供電：AC220V/50Hz
2、工作環境：溫度 -10℃～40℃ 相對濕度＜85%
3、產品功耗：整屏＜50W
4、產品壽命：平均使用壽命≥10W小時，MTBF≥20000小時
5、遙控距離：紅外遙控≤10M
6、數據保存：斷電數據保存長達7天
7、外框尺寸：860MM*600MM*70MM單面顯示。
8、安裝方式：采用吊頂方式安裝。
9、出線方式：出線方式在屏體左上角，電源插頭為三角國標。
三、功能說明：
1、條屏：采用1*5（3.75單元板），通過軟件下發;
2、日期：遙控器修正時間 ，看板自動計算時間，與北京時間同步;
3、時段：可以用遙控器或者軟件后臺設置時間段，可以設置白班與晚班時段，各班次可設置6個分時間段。
4、目標：遙控器設置固定不變
5、實際：兩個班的實際產量之和，當天白班加晚班總產量。
6、差異：目標-實際=差異（公式）
7、完成率：實際/目標*100%=完成率
8、當班目標：遙控器只可設置當天（白班/晚班）當班的目標；
軟件可設置一周的（白班/晚班）目標，白班/晚班切換時自動上傳；
9、實際產量：當前班次的實際產量，外接3個24V光電開關計數，每一個光電單獨計數，給一個開關信號計一次數，即3個光電都感應到產品，實際產量加3個；三個光電分別設置步進長度、光電延時時間、光電閉合時間
10、差異數量：當前目標-實際產量=差異數量
11、當班完成率：實際產量/當班目標*100%
12、保存和清零：保存時間為早8:00和晚20:00，固定時間保存；清零時間可設置為2個時間點。
如：早班（8:00-20:00）設置清零時間20:00分清零
晚班（20:00-第二天8:00）設置清零時間08:00分清零
13、看板周數據預覽
看板可保存一周數據，可通過遙控器查看；
查看形式按周（1-7）來查詢，不能按日期來查詢，只能查詢白班晚班一周內的數據
