設計效果圖

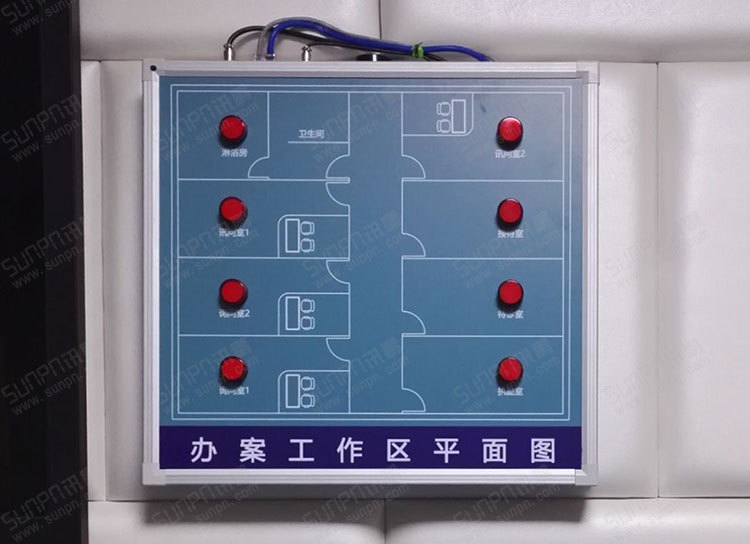

主屏：
產品規格:500mm(寬)*470mm(高)*70mm(厚)
顯示尺寸:30MM指示燈
邊框材質:銀色鋁合金
控制方式:紅外遙控器+RS485通訊

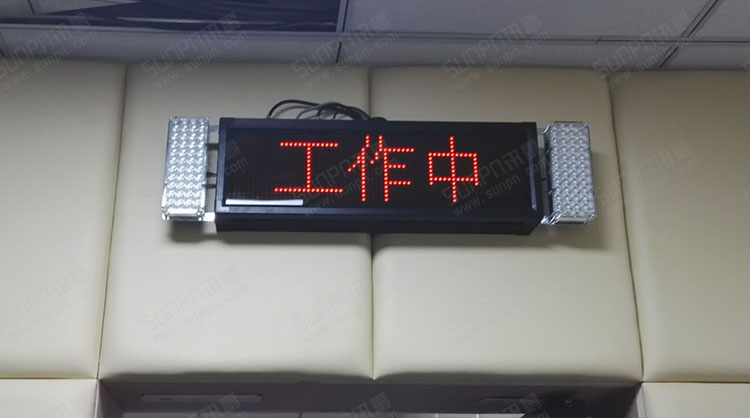

副屏：
產品規格:500mm(寬)*470mm(高)*70mm(厚)
顯示尺寸:5.0單元板（單紅）
邊框材質:黑色鋁合金
控制方式:紅外遙控器+按鈕盒
看板功能簡述：
1、主屏：采集所有副屏傳遞上來的信息

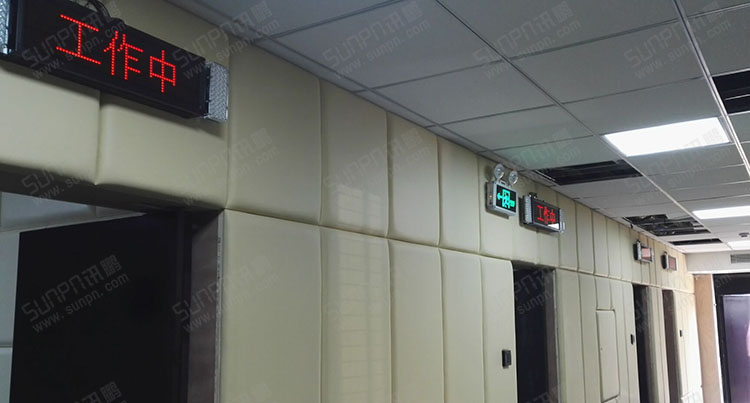

2、副屏：顯示審訊室是否使用中，或者審訊室報警需支援。
3、開關信號：開燈時顯示工作中，關燈時顯示房間名稱。
4、開關信號觸發時，衛生間顯示使用中，其他顯示工作中。

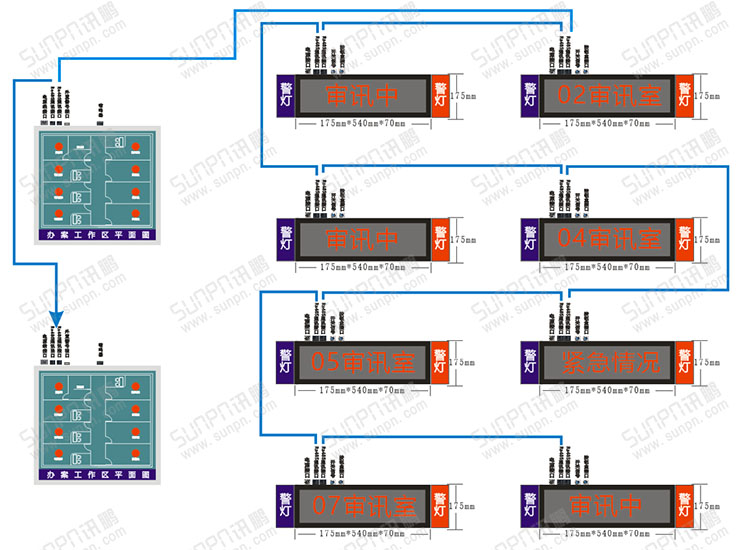

5、所有審訊屏（副屏）通過485通訊線相連，當審訊屏（副屏）顯示“工作中”時，主屏上相對應的審訊室的指示燈亮起（常亮）；平時無狀態時顯示“房間名”。
6、“按鈕接口”：報警按鈕，預留信號線，接到報警按鈕盒上 按下“報警按鍵”時，“報警按鍵”自鎖，副屏兩側警燈和主屏上相對應的審訊室的指示燈閃爍顯示，（副屏顯示“緊急情況”）并且主屏和副屏上蜂鳴器間隙嗡鳴（嘟、嘟、嘟），如連接的是外置警號，則警號響起，再按下此按鍵恢復正常。（可遙控器取消主屏報警聲音）
