       在電纜的生產過程中，大部分都是利用機械設備完成，比如用于成纜的設備，也就是把絕緣線芯絞合在一起，并加以填充、繞包的設備，稱為成纜機。

       成纜機有普通式和盤絞式兩種。普通式成纜機有籠式和盤式兩種，成纜速度一般在10m/min 以下。大型成纜機制成盤式，能進行三芯、四芯及五芯電纜的成纜。如1+3/1600 和1+3/2400、1+4/1600、1+4/2400 成纜機，最大放線盤分別為1600mm 和2400mm。中、小型成纜機制成籠式，絞合部分如同絞線機的絞籠，有1+6/1000 和1+6/400 型等規格形式。盤絞式成纜機是較新的成纜設備，生產效率高，速度一般在30m/min 以上，適用范圍大，能用于各種電力電纜的成纜，也可用于通信電纜和控制電纜以及大截面超高壓電纜分裂導體的纜合。電纜生產設備上的這些數據都是通過設備自己的傳感器采集，顯示在設備的人機界面上，但由于人機界面屏幕尺寸的局限性，給數據的展示帶來諸多不便，所以我們需要線徑線速LED通訊屏來放大電纜生產設備數據顯示，讓數據更直觀。線徑線速LED通訊屏通過通訊接收設備的實時數據并同步顯示出來，方便操作人員和管理人員更直觀的了解電纜生產設備的實時狀態，訊鵬生產的線徑線速LED通訊屏可根據電纜生產設備的Modbus RTU通信協議開開發設計，實現數據的完美同步。

在電纜生產設備開機過程中，大致有以下幾點注意事項：

a、適當選配壓模，要求選配的壓模對絕緣線芯不造成損傷，并能得到合理的成纜外徑。

b、圓形電纜采用退扭或不退扭方式成纜，成纜間隙采用玻纖繩填充，填充材料接頭處應分成小股間隔一定距離打結，避免外徑局部粗大。

c、成纜纜芯外繞包一層中堿帶，繞包應緊密、不脫殼，包帶接頭處平滑、圓整。

d、成纜線芯接頭處不得超過成纜外徑，接頭處作出明顯標志。

       在品質和物料的管控上面，設備也可以通過通訊發送到安燈看板上，方便管理人員及時了解各機臺的生產狀態，安燈看板也可以通過系統將報警信息發送到相關人員的郵箱、短信或微信上。系統后臺將這些數據生成報表提交給上級，給人員的考核與決策提供有力的數據依據。

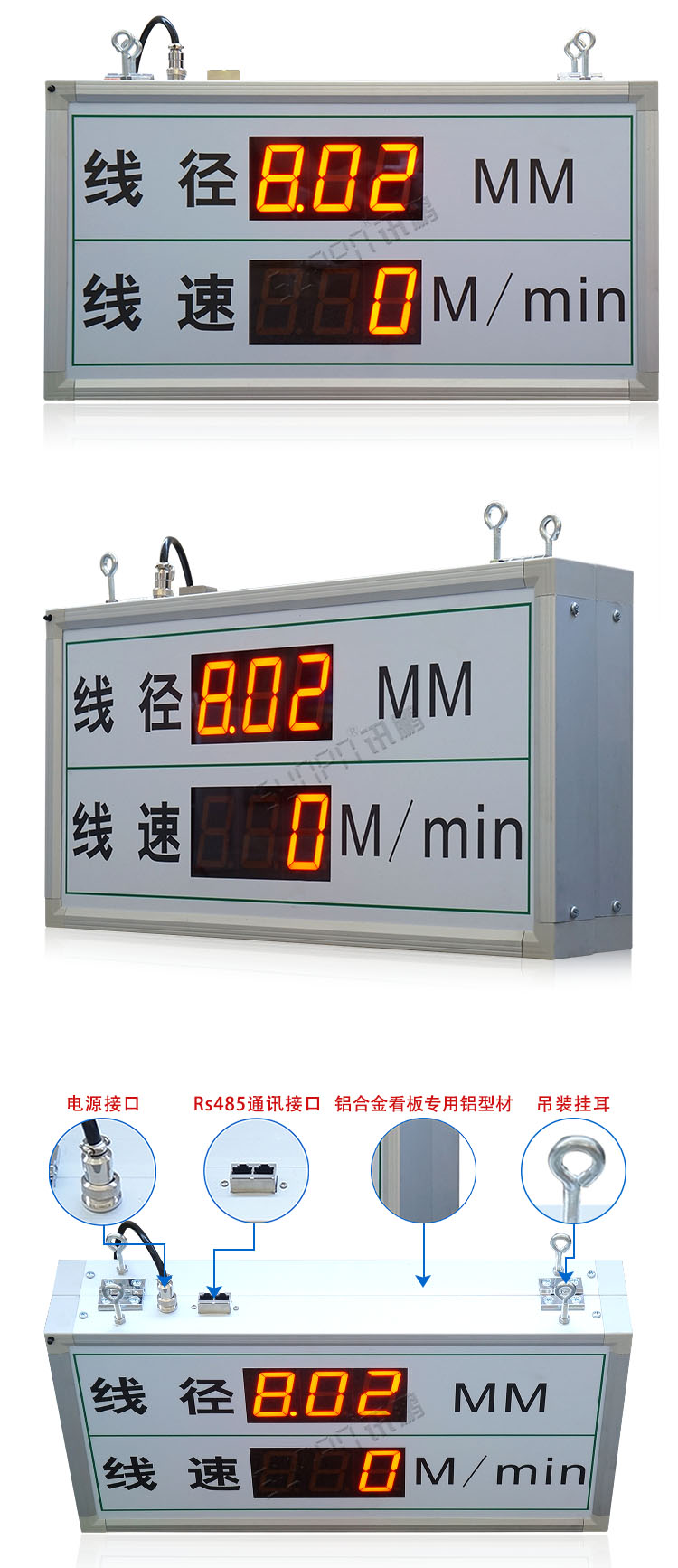

線徑線速LED通訊屏目的

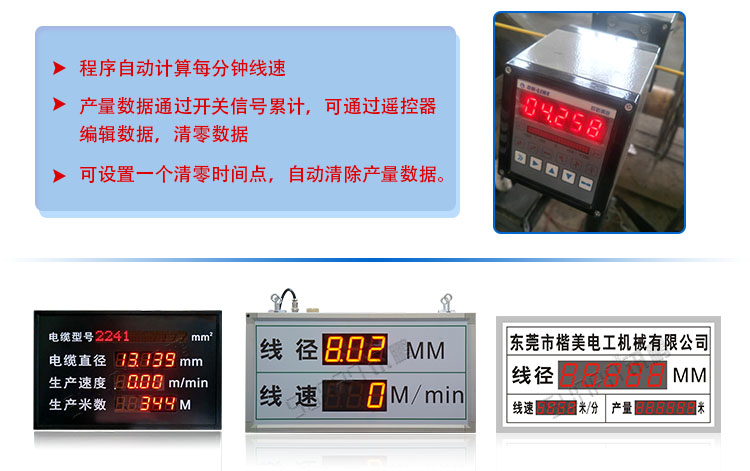

程序自動計算每分鐘線速

產量數據通過開關信號累計，可通過遙控器

編輯數據，清零數據

可設置一個清零時間點，自動清除產量數據。

線徑線速LED通訊屏方案示例

Modbus RTU通信協議

一、通信模式

1．通訊接口電氣標準:        通訊接口符合RS-232  RS--485國際標準。

2. 通訊協議:                  采用MODBUS通訊協議RTU模式。

3．通訊格式約定:

 （1）通信速率: 9600 bps

 （2）RTU數據格式。

 （3）字符格式為10位：

a.  數據位：8 bit;

b.  起始位：1 bit;

c.  停止位：1 bit;

d.  無奇偶校驗位；

二、指令功能說明

1、讀取單個儀表寄存器內容（指令碼：0x03）

B、讀單個儀表寄存器地址內容格式：

儀表回傳數據格式：

3、連續寫多個寄存器地址數據（指令碼：0x10）

儀表回傳數據格式：

三、寄存器地址說明

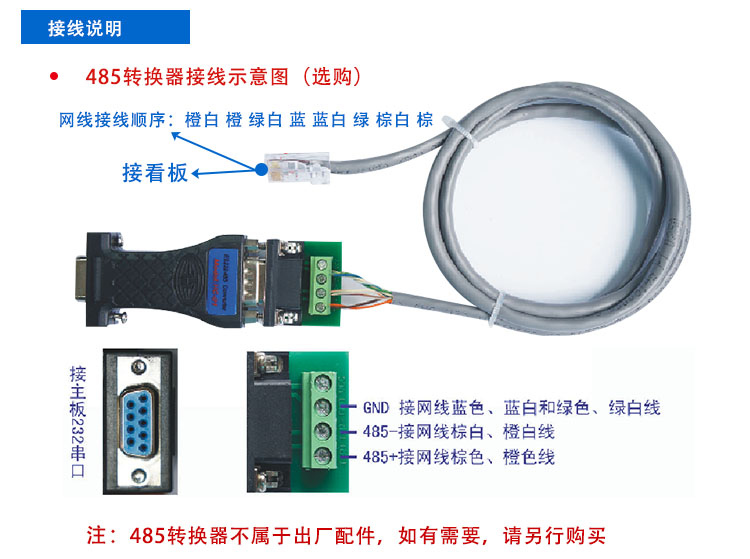

通訊接線說明

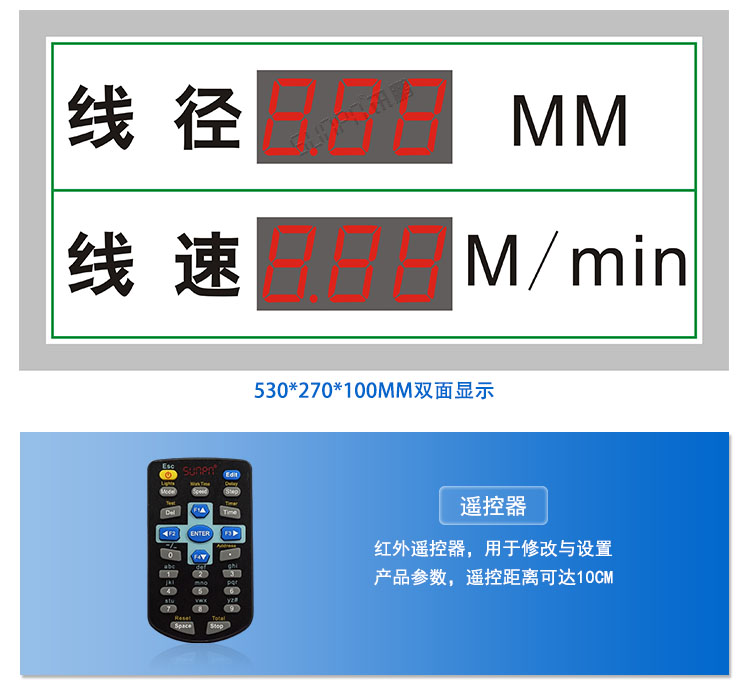

線徑線速LED通訊屏功能說明

一、編輯數據（線徑、線速）

1、按【Edit】鍵進入數據編輯，光標在【線徑】欄閃爍

2、按【F4】鍵，切換到下一【線速】欄閃爍，以此類推

3、按【F1】鍵，切換到上一【線徑】欄閃爍，以此類推

4、光標閃爍欄處，按【數字】鍵輸入相應數據

5、按【ENTER】鍵，數據保存并退出

6、按【Esc】鍵，取消本次操作并退出

二、軟關機

1 、按【E S C】鍵進入軟關機，屏幕不顯示

2、再按【E S C】鍵，屏幕恢復正常顯示

三、一鍵清零

1、按【Del】鍵，清零項閃爍

2、按【ENTER】鍵，數據清零并退出

3、按【Esc】鍵，取消本次操作并退出

4、編輯數據時按【Del】鍵可單獨清零

四、設置本機ID

1、按【Esc】鍵進入軟關機，屏幕不顯示

2、按【.】鍵進入本機ID設置狀態，光標在閃爍

3、光標閃爍欄處，按【數字】鍵輸入相應數據

4、按【ENTER】鍵，數據保存并退出

5、按【Esc】鍵，取消本次操作并退出

注：本機ID設置范圍1—255

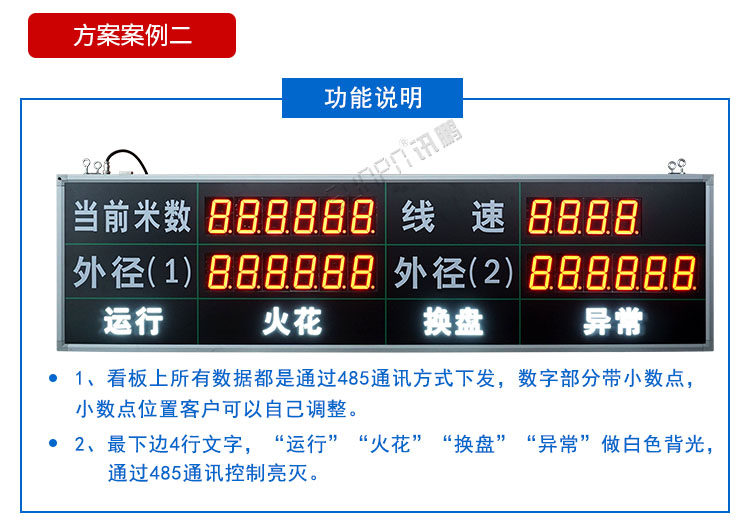

線徑線速LED通訊屏方案二

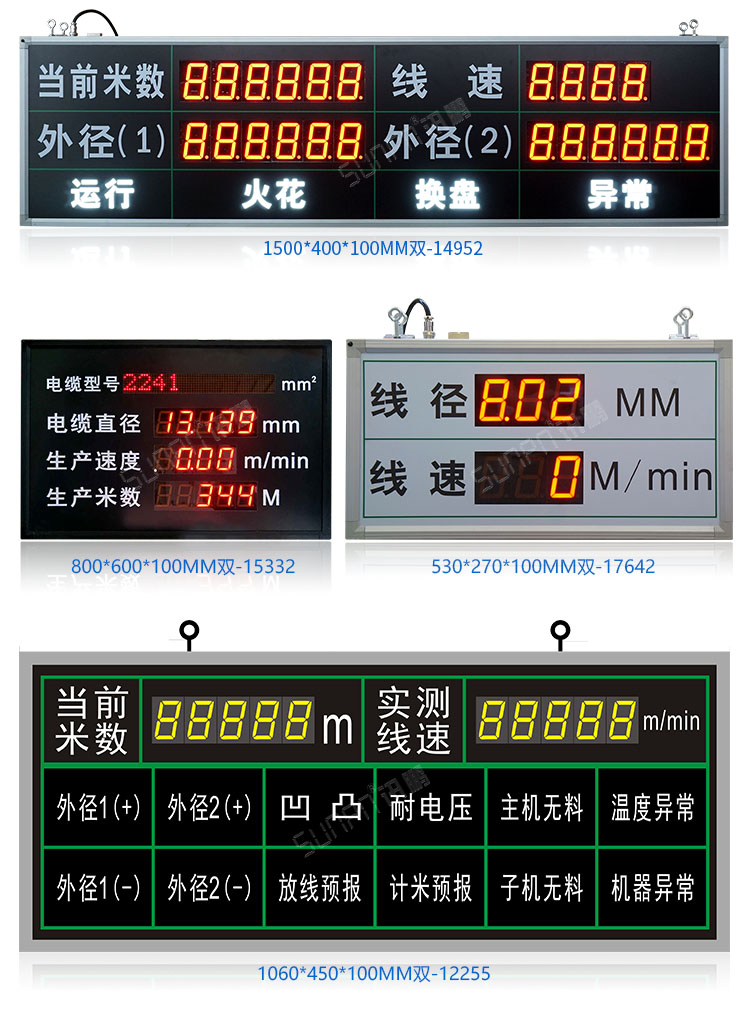

線徑線速LED通訊屏設計參考

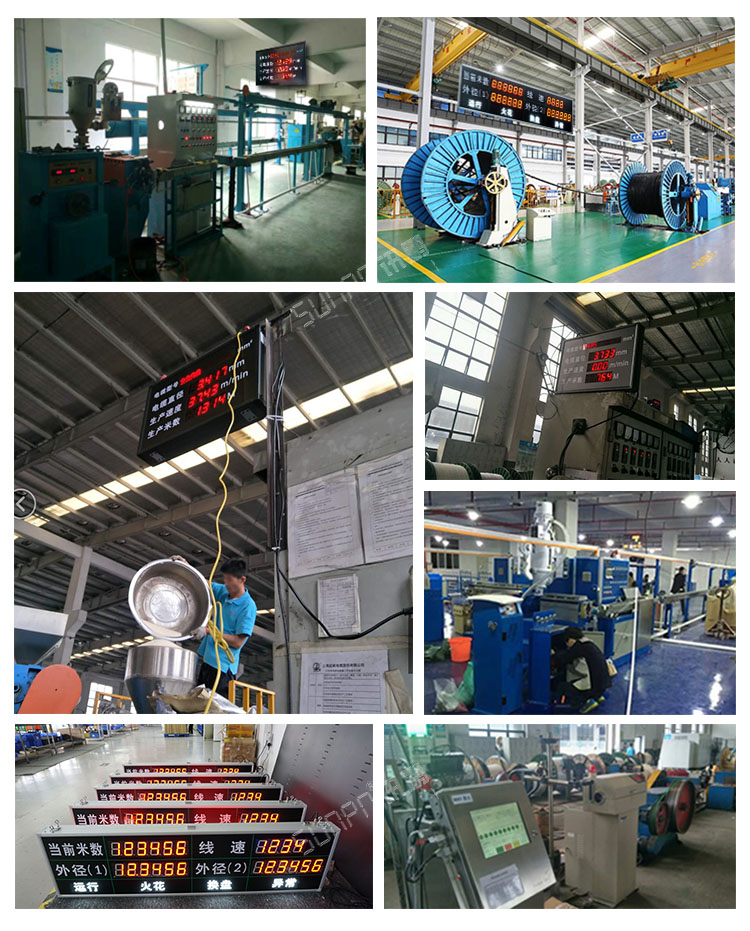

線徑線速LED通訊屏應用場景
