       隨著科學技術的發展，PLC在工業控制中的應用越來越廣泛。在過程控制中，PLC較多需要處理的是連續變化的物理量，常見到的變量有：溫度，壓力，流量，液位及成分等等，對于這些物理量，PLC是無法直接進行運算的，它們需要通過傳感器和變送器將非電量的物理量轉化為有規律的電信號才能被PLC所識別，常見的電壓電信號有：0~5V，0~10V等，而電流信號包括0~20MA，4~20MA等等，其中4~20MA電流信號較為常見。這種情況模擬量信號顯示屏只需要通過通訊就可以將數據顯示在看板上。

       在其他應用場景中，一般模擬量是指現場的水井水位、水塔水位、泵出口壓力和出口流量等模擬量,這些數據大多不需要經過PLC的采集轉換，直接連接在LED看板上顯示，供工作人員實時了解當前數據。這就需要通過多路復用芯片完成多路數據的采集和模數轉換器完成模擬量和數字量的轉換,再將采集的數據給模擬量信號顯示屏單片機處理并控制顯示內容。

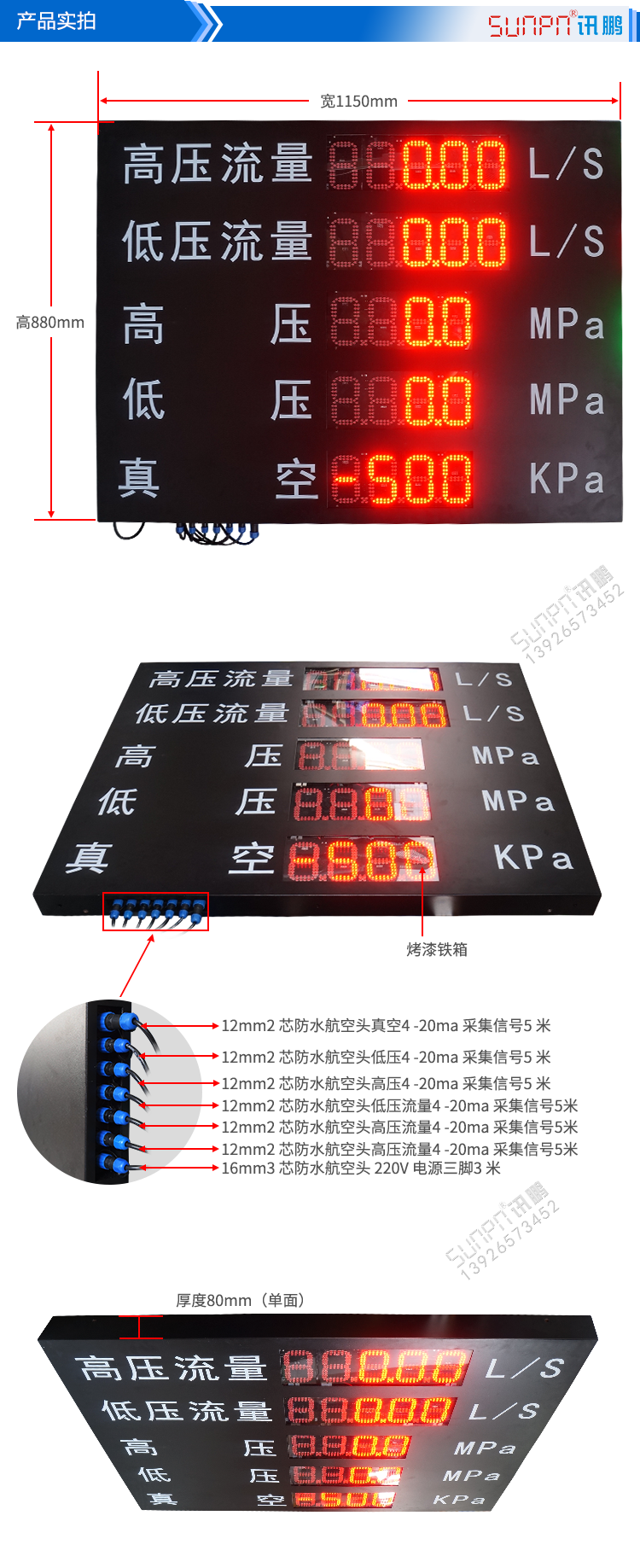

模擬量信號顯示屏實拍

模擬量信號顯示屏參數與功能說明

1、高壓流量：對應兩路信號4-20MA，保留兩位小數，量程可設置(最大范圍0-50，兩路信號量程范圍可單獨設置)，通過遙控器切換顯示其中任意一路信號的數據。

2、低壓流量：對應一路信號4-20MA，保留兩位小數，量程可設置(最大范圍0-160)。

3、高壓：對應一路信號4-20MA，保留一位小數，量程可設置(最大范圍0-6MPa)。

4、低壓：對應一路信號4-20MA，保留一位小數，量程可設置(最大范圍0-4MPa)。

5、真空：對應一路信號4-20MA，顯示3位整數，量程可設置(最大范圍-100-0KPa)。

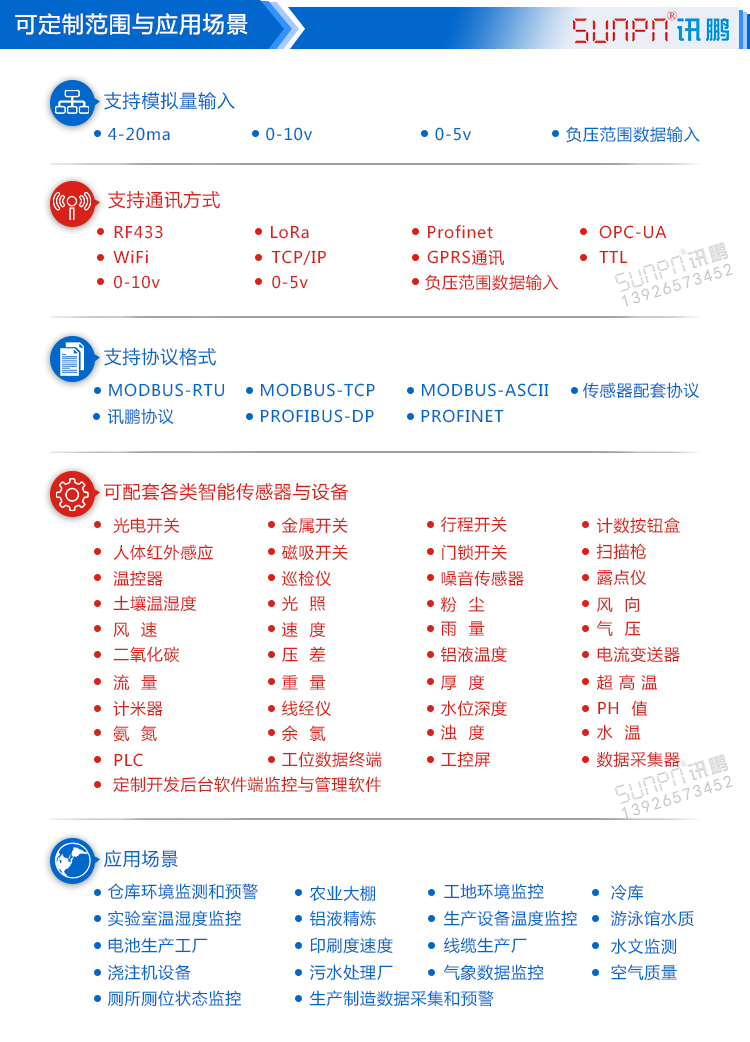

模擬量信號顯示屏可定制范圍與應用場景

模擬量信號顯示屏案例參考
