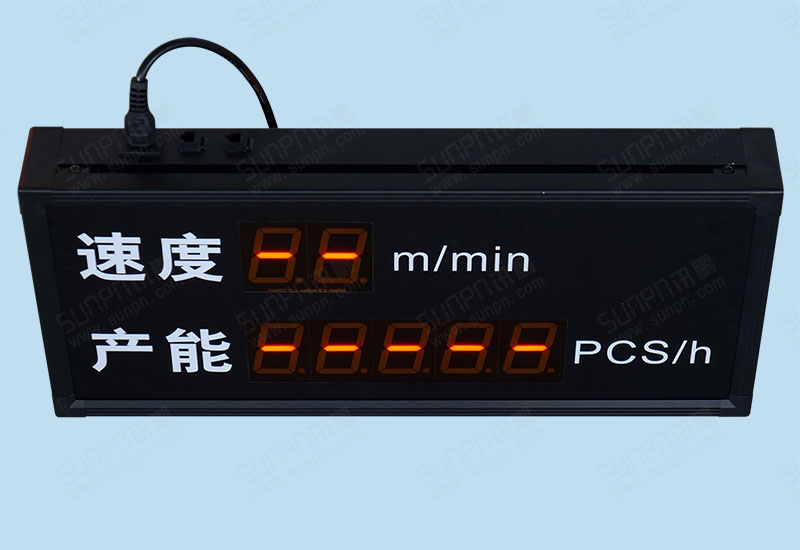

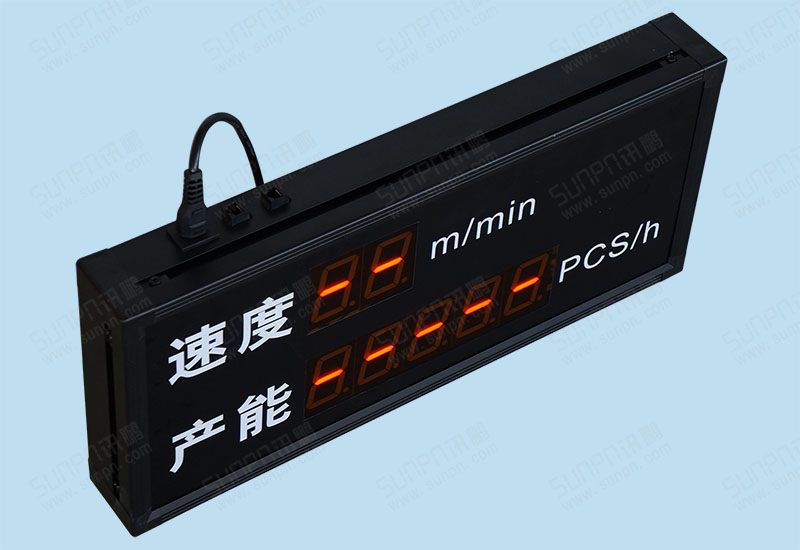

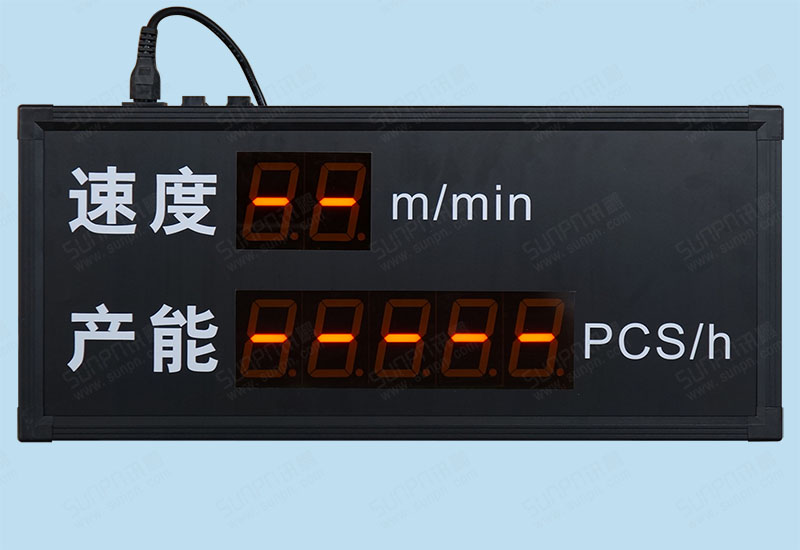

看板功能簡述：
1.看板通過遙控器設置本機ID（站號）;
2.數據由PLC下發顯示;
3.看板數據斷電不保存，重新上電時顯示“-”;
[5664]
RTU通信協議
1．通訊接口電氣標準: 通訊接口符合RS--485國際標準。
2. 通訊協議: 采用MODBUS通訊協議RTU模式。
3．通訊格式約定:
（1）通信速率: 19200 bps
（2）RTU數據格式。
（3）字符格式為11位：
a. 數據位：8 bit;
b. 起始位：1 bit;
c. 停止位：1 bit;
d. 偶校驗；（EVEN）
寫數據到寄存器，速度（2字節），地址為0001, 產能（2字節），地址為0002（功能碼為10H）：
寫數據實例：速度88，產能8888
發送格式 | 儀表地址 | 功能碼 | 起始地址高位 | 起始地址低位 | 寄存?zhèn)€數高位 | 寄存?zhèn)€數低位 | 數據字節個數 | 速度高位 | 速度低位 | 產能高位 | 產能低位 | CRC校驗低位 | CRC校驗高位 |
舉例 | 01H | 10H | 00H | 01H | 00H | 02H | 04H | 00H | 58H | 22H | B8H | AB | 62 |
發送什么數據 看板返回什么數據，看板數據斷電不保存，顯示“-”。
 |
