看板功能簡述:
1.排產:通過PLC 給“繼電器干接點信號”給顯示屏計數,可遙控設置步進長度;
2.節拍:節拍時間單位為秒鐘,由外部繼電器信號控制,默認顯示0,當設備輸出
啟動信號時,節拍開始由最大值開始倒計時……
倒計時倒計到0時,若設備沒有輸出啟動信號,則節拍時間顯示綠色并閃爍,
同時開始正計時;
計時過程中,若設備輸出啟動信號,則節拍時間立即恢復到起始時間并開始倒計時;
計時過程中,若設備輸出復位信號,則節拍時間立即固定顯示為0。
3.工位號:PLC輸出“繼電器干接點信號”給看板,哪個工位輸出干接點信號則在
對應的位置(見效果圖)顯示對應的工位號;
[5849]

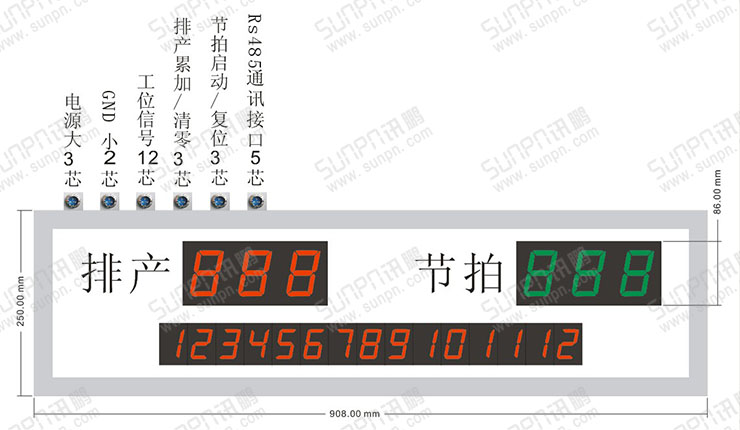

看板設計圖
![]() |
